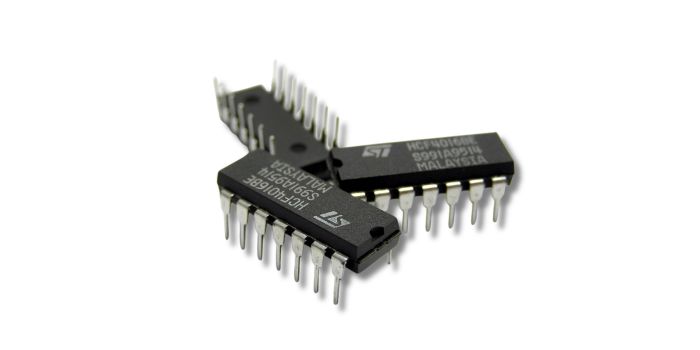

El dual in-line package, también llamado DIL (dual in-line), es un formato de empaquetado para componentes electrónicos. Se usa principalmente en circuitos integrados (CI).
Su característica más reconocible son las dos hileras de pines metálicos paralelos, uno a cada lado del cuerpo rectangular. Esos pines se insertan en orificios de una placa de circuito impreso (PCB) y se sueldan por el lado opuesto. Este formato facilitó la automatización industrial y sigue siendo el favorito para el prototipado y la educación.

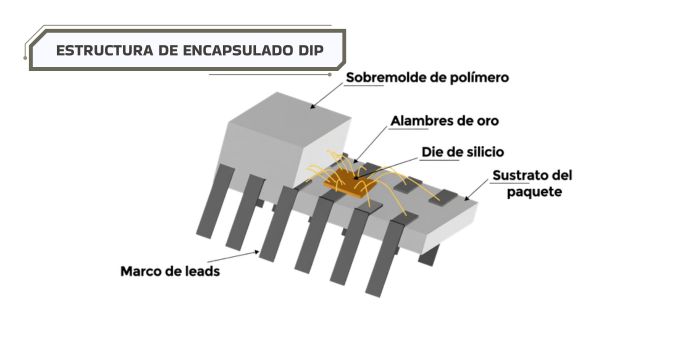

La estructura del DIP se divide en componentes externos e internos. Cada parte cumple una función específica.
El DIP sigue siendo relevante porque resuelve problemas concretos en contextos donde la tecnología de montaje superficial (o SMT) no es la mejor opción.

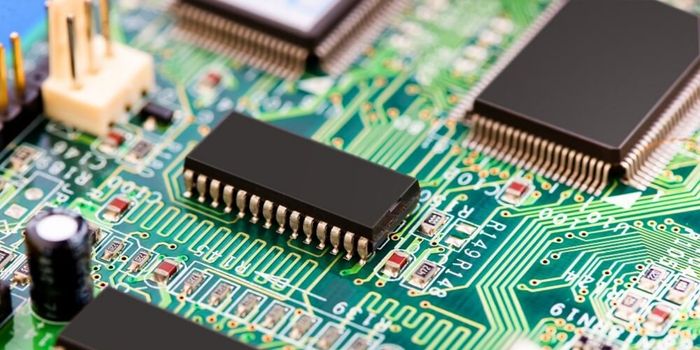

Hay tres métodos de instalación según el contexto: soldadura directa, zócalo o placa de pruebas.
Solda primero el zócalo siguiendo los mismos pasos anteriores. Luego inserta el chip a presión. Esto protege el componente del calor y facilita el reemplazo.
Para aplicaciones de programación frecuente, usa zócalos ZIF (Zero Insertion Force). Una palanca sujeta y libera el chip sin dañar los pines.
Coloca el DIP cruzando el canal central de la placa de pruebas. Así cada hilera de pines queda en una sección de contactos independiente. No necesitas soldar; conecta con cables puente.
A pesar del avance del SMT, el DIP sigue siendo el encapsulado de referencia en cuatro sectores clave.
La unión mecánica del orificio pasante resiste vibraciones y choques mejor que el SMT. Los controladores lógicos programables (PLC) y controladores industriales usan DIP en zócalos para que los técnicos reemplacen chips defectuosos en planta sin equipos de soldadura.
El ATmega328P (Arduino) y la serie PIC16F de Microchip se siguen fabricando en DIP. Los interruptores DIP (DIP switches) permiten configurar direcciones de memoria y modos de operación por hardware, sin reprogramar software.
La restauración de computadoras clásicas y consolas retro depende de procesadores Z80 o 6502 en formato DIP. Los sistemas militares y aeroespaciales de larga duración también requieren DIP, especialmente CDIP, por su alta fiabilidad. Las EPROM en formato DIP con ventana transparente permiten borrar su contenido y reprogramar el firmware mediante luz ultravioleta.
Los ingenieros validan ideas de diseño con DIP antes de pasar a producción con SMT. En educación STEM, los estudiantes manipulan los componentes físicamente y aprenden a soldar sin riesgo de dañar piezas microscópicas.
Comparar el DIP con QFP y BGA muestra con claridad para qué sirve cada uno y cuándo conviene elegirlo.
| Característica | DIP (Dual In-Line Package) | QFP (Quad Flat Package) | BGA (Ball Grid Array) |
| Tamaño físico | Grande y voluminoso | Pequeño y compacto | El más compacto |
| Densidad de pines | Baja (máx. 64 pines) | Alta (hasta 356 pines, 4 lados) | La más alta (en toda la base) |
| Método de montaje | Orificio pasante (Through-hole) | Montaje superficial (SMT) | Montaje superficial (SMT) |
| Soldadura manual | Muy fácil | Difícil (requiere precisión) | Casi imposible (requiere reflujo) |
| Inspección visual | Sencilla (pines visibles) | Posible (pines externos) | Imposible (requiere rayos X) |
| Aplicaciones típicas | Prototipos, educación, industria | Electrónica comercial e industrial | Smartphones, procesadores, alto rendimiento |
El DIP ocupa más espacio, pero su facilidad de manejo manual lo hace insustituible en prototipado y educación. El QFP es la opción intermedia para producción comercial. El BGA es para alto rendimiento donde el espacio es crítico, pero su inspección requiere rayos X.
El encapsulado DIP sigue siendo una alternativa esencial para montaje por orificio pasante. Selecciona PDIP o CDIP según los requerimientos de tu proyecto.
