Pruebas SMT: Guía de Inspección para PCBA de Alta Confiabilidad
Introducción
A medida que los componentes se miniaturizan cada vez más y los diseños de placas de circuito impreso se vuelven más complejos, ha aumentado el riesgo de que se produzcan fallos en las uniones de soldadura durante el montaje SMT. La inspección profesional es fundamental para la detección temprana de defectos, la reducción de costos y para garantizar la fiabilidad de los conjuntos de placas de circuito impreso (PCBA).
En esta guía, analizaremos los métodos de inspección esenciales en la fabricación de productos electrónicos, tales como SPI, AOI, inspección por rayos X e ICT.
Table of Contents
Qué es el Pruebas SMT y por qué son críticas
La Tecnología de Montaje Superficial (SMT) es el estándar industrial dominante. Consiste en soldar componentes directamente sobre la superficie del PCB. Este método permite crear dispositivos más compactos y potentes. No obstante, la miniaturización aumenta el riesgo de errores de fabricación, y por ello se deben hacer pruebas que aseguren un correcto uso del mismo.
Las pruebas SMT son procesos de verificación técnica durante la producción. Identifican fallas en la soldadura o en la colocación de piezas. Sin estas pruebas, un lote entero podría presentar fallas críticas. La detección temprana reduce drásticamente los gastos por reparaciones.
La confiabilidad es un factor innegociable en sectores como el médico. También es vital en la industria automotriz y de telecomunicaciones. Una falla en un PCBA puede comprometer sistemas de seguridad importantes. Por ello, el testeo garantiza que el dispositivo cumpla su propósito.
Tipos de métodos de prueba SMT
Existen diversas técnicas para validar la integridad del montaje electrónico. Cada método se selecciona según la complejidad del diseño y volumen. Un enfoque combinado suele ofrecer la mayor tasa de detección de defectos.
¿Cuáles son los procesos operativos a seguir? Estos son los procesos de inspección que aumentan la probabilidad de éxito en un montaje:
Inspección visual
Es el método de revisión más básico y tradicional en las fábricas. Un técnico calificado utiliza lupas o microscopios para observar la placa. Se verifican acabados generales y el posicionamiento de los componentes. Es una técnica útil para detectar errores evidentes de forma rápida.
Sin embargo, la inspección visual tiene limitaciones por el factor humano. La fatiga del operador puede causar que se pasen por alto errores leves. No es adecuada para producciones masivas de alta velocidad. Suele aplicarse como un primer filtro antes de procesos automatizados.
Inspección Óptica Automatizada (AOI)
El sistema AOI utiliza cámaras de alta resolución y software avanzado. Escanea la placa y la compara con un modelo digital de referencia. Es capaz de detectar componentes faltantes, mal alineados o con polaridad invertida. Su velocidad lo hace ideal para líneas de producción de gran escala.
Este método identifica defectos superficiales con una precisión milimétrica. El software analiza la forma y el color de las juntas de soldadura. Permite corregir problemas en la maquinaria antes de procesar más placas. Es una herramienta fundamental para mantener la consistencia en la calidad.

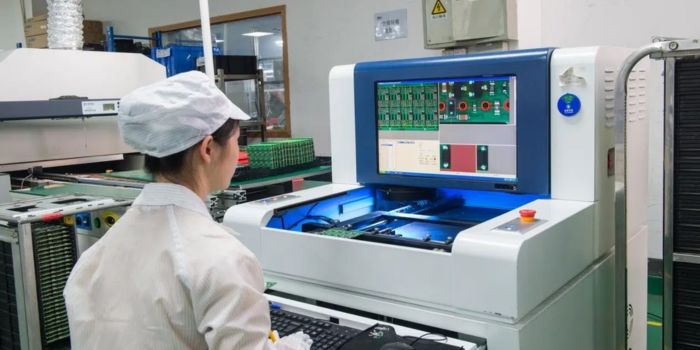

AOI
Inspección de soldadura en pasta (SPI)
La inspección SPI ocurre inmediatamente después de la impresión de pasta. Mide con precisión el volumen, área y altura de la soldadura depositada. Se estima que el 70% de los defectos PCBA nacen en esta etapa. Detectar errores aquí permite limpiar la placa y reiniciar el proceso.
Un SPI eficaz evita que placas defectuosas lleguen al horno de reflujo. Esto ahorra tiempo valioso y minimiza el desperdicio de materiales caros. Es una inversión necesaria para proyectos de alta tecnología y precisión. Garantiza que cada pad tenga la cantidad exacta de soldadura requerida.

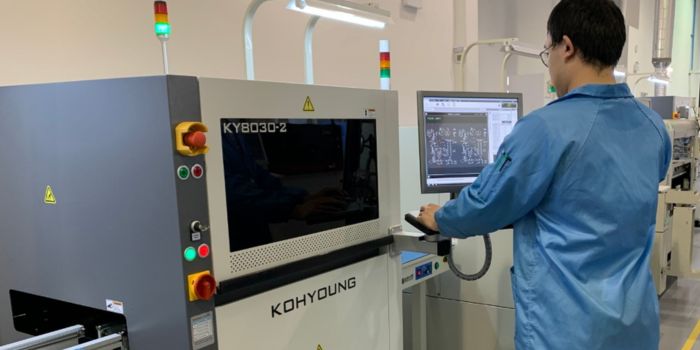

SPI
Inspección por rayos X
La inspección por rayos X (AXI) es vital para componentes complejos. Permite observar conexiones ocultas bajo chips tipo BGA o QFN. Estas piezas tienen sus puntos de soldadura debajo del cuerpo plástico. Las cámaras convencionales no pueden verificar estas uniones internas.
Los rayos X revelan burbujas de aire o “vacíos” dentro de la soldadura. También detectan puentes ocultos que podrían causar cortocircuitos internos. Es el método más confiable para verificar conexiones ocultas en diseños miniaturizados.Este método garantiza la calidad en productos de máxima exigencia técnica.
Pruebas en circuito (ICT)
El ICT es uno de los métodos más robustos y confiables del mercado. Utiliza un accesorio fijo con pines denominado “lecho de clavos”. Cada pin contacta un punto de prueba específico en el circuito impreso. Verifica la continuidad eléctrica y los valores de cada componente individual.
Puede medir resistencias, capacitores y el estado de los semiconductores. Detecta cortocircuitos y circuitos abiertos con una precisión total. Aunque el costo inicial del equipo es alto, su eficiencia es insuperable. Es la opción preferida para producciones masivas que requieren fiabilidad.

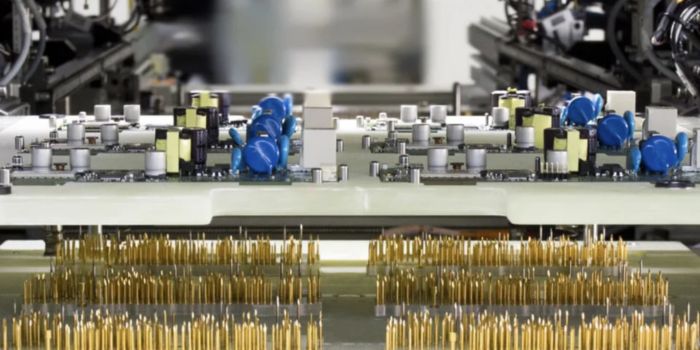

Pruebas en circuito (ICT)
Pruebas con sonda volante (Flying Probe)
A diferencia del ICT, este método no utiliza un accesorio fijo. Usa sondas móviles que se desplazan rápidamente por la placa de circuito. Estas sondas son controladas por software para realizar las mediciones eléctricas. Es un sistema altamente flexible que no requiere fabricar moldes costosos.
Es la solución ideal para prototipos y series de baja producción. Permite realizar cambios en el diseño sin modificar el equipo de prueba. Aunque es más lento que el ICT, ofrece una cobertura de prueba excelente. Reduce los costos iniciales de configuración para proyectos nuevos.

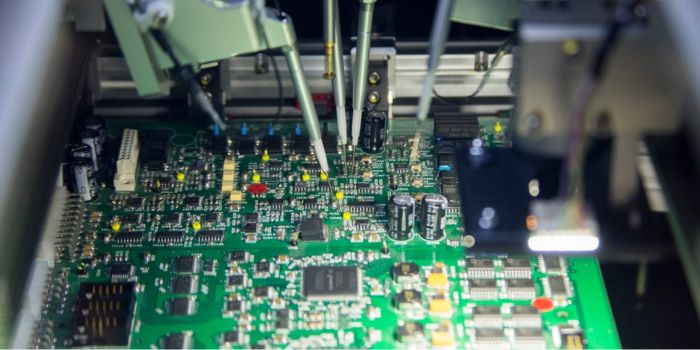

Pruebas con sonda volante (Flying Probe)
Pruebas de circuito funcional
Esta es la etapa final del control de calidad en el ensamblaje. Simula el entorno operativo real donde funcionará el dispositivo electrónico. Se suministra energía a la placa y se prueban todas sus funciones. Asegura que el firmware y el hardware trabajen en perfecta armonía.
Si la placa pasa esta prueba, está lista para su uso final. Es la validación definitiva de que el proceso de fabricación fue exitoso. Ayuda a identificar fallas que los métodos anteriores podrían omitir. Proporciona la tranquilidad de entregar un producto totalmente operativo.

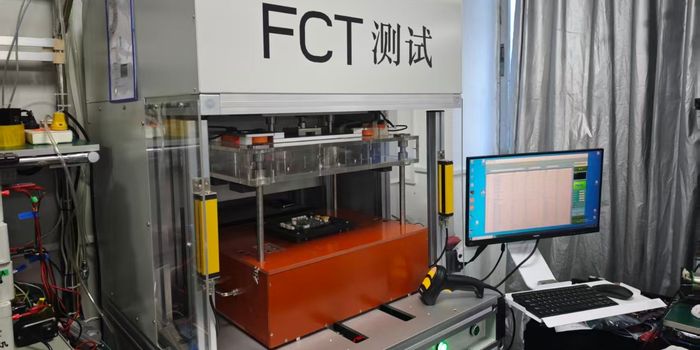

FCT
Flujo del proceso de pruebas SMT
La inspección no es un evento único, sino un flujo continuo. Se integra estratégicamente en diferentes puntos de la línea de montaje. Esto maximiza la eficiencia y asegura resultados de alta calidad. Por ello, se sigue de esta manera:
Pruebas de pre-ensamblaje: Se verifica la calidad de los materiales base.
Inspección post-impresión (SPI): Control crucial de la pasta de soldadura.
Inspección post-colocación (AOI): Verificación antes de la soldadura final.
Inspección post-reflujo: Validación de las uniones tras pasar por el horno.
Cada etapa del flujo actúa como un filtro de seguridad necesario. La detección temprana de errores es la clave de la rentabilidad. Un flujo optimizado reduce el tiempo de comercialización de los productos.
Inspección AOI Post-Colocación (Pre-Reflujo)
Este control se realiza inmediatamente después de que las máquinas pick-and-place posicionan los componentes sobre la pasta de soldadura. Su objetivo es detectar desplazamientos, polaridades invertidas o piezas faltantes antes de que entren al horno de reflujo.
Defectos clave detectados en pruebas SMT
La inspección rigurosa elimina los fallos más comunes de la industria. Conocer estos defectos ayuda a mejorar los procesos de diseño originales.
Puentes de soldadura: Uniones accidentales que provocan fallos eléctricos.
Soldaduras frías: Conexiones débiles que se rompen con el movimiento.
Componentes faltantes: Piezas que no se colocaron durante el montaje.
Efecto Tombstone: Componentes que se levantan de un lado durante el calor.
Identificar estos problemas evita devoluciones costosas por parte del cliente. La calidad de las soldaduras define la vida útil del producto final. Los estándares internacionales como el IPC-A-610 guían estas revisiones.
Conclusión
Mediante estos cinco métodos de inspección se garantiza la fiabilidad funcional de sus proyectos de ensamblaje electrónico.
Somos un proveedor profesional de ensamblaje SMT con más de 20 años de experiencia en el sector electrónico. Contamos con 8 líneas de producción SMT y THT, capaces de brindar respuestas rápidas y cumplir con plazos exigentes.
Cumplimos estrictamente los estándares IPC Clase 2 y Clase 3, y disponemos de certificaciones ISO, UL, REACH y RoHS para elaborar productos que cumplan con las normativas de acceso al mercado global. Contamos con un sistema completo de control de calidad que incluye inspección AOI, rayos X y pruebas funcionales para asegurar la excelencia de cada lote.
