Los componentes SMT son la base de la electrónica moderna. En esta guía conocerás sus tipos, encapsulados y consejos de selección. Aprenderás a diferenciar resistencias, transistores y encapsulados como BGA o QFN, además de cómo abastecerte de forma segura.
La Tecnología de Montaje Superficial (SMT) es el proceso dominante de fabricación electrónica que coloca componentes SMD directamente sobre la superficie de la PCB sin necesidad de perforaciones.
Sus principales ventajas son la alta densidad de integración, la producción automatizada a gran escala y un mejor rendimiento en circuitos de alta frecuencia.
Los componentes de la tarjeta de circuito impreso en formato SMT se agrupan en tres grandes categorías. Cada una cumple una función distinta dentro del circuito. A continuación se presentan los pasivos, los activos y los electromecánicos, junto con sus tipos y aplicaciones principales.
Los componentes pasivos no necesitan alimentación externa. Regulan señales, almacenan energía y filtran ruido dentro del circuito. Los tres tipos más comunes son las resistencias, los condensadores y los inductores.

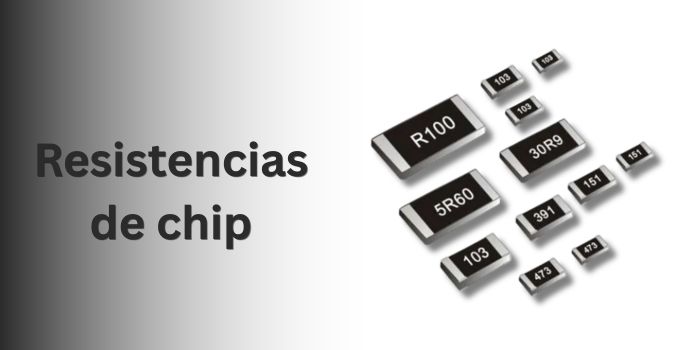

Las resistencias de chip limitan el flujo de corriente eléctrica. Se miden en ohmios y ayudan a dividir voltajes.
Existen tres tipos principales:
Los tamaños comunes incluyen 1206 (1/4 W), 0603 (1/10 W) y 0402 (1/16 W). Se identifican con códigos alfanuméricos; por ejemplo, “103” indica 10kΩ.

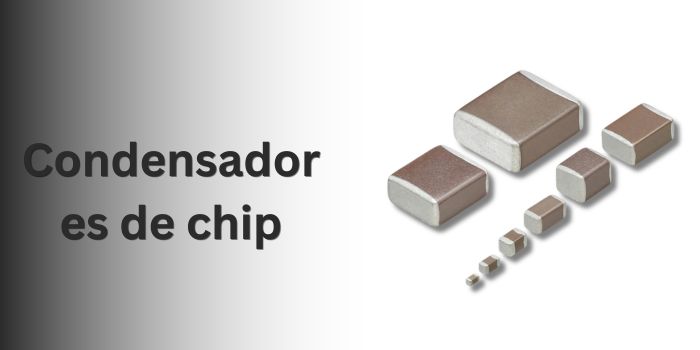

Los condensadores de chip almacenan y liberan energía eléctrica. Estabilizan el voltaje y filtran el ruido del circuito.
Las variedades más comunes son:
A diferencia de las resistencias, los condensadores cerámicos no suelen tener marca visible. Su valor solo se conoce mediante medición. Los de tantalio sí usan códigos, como “104” para 100 nF.

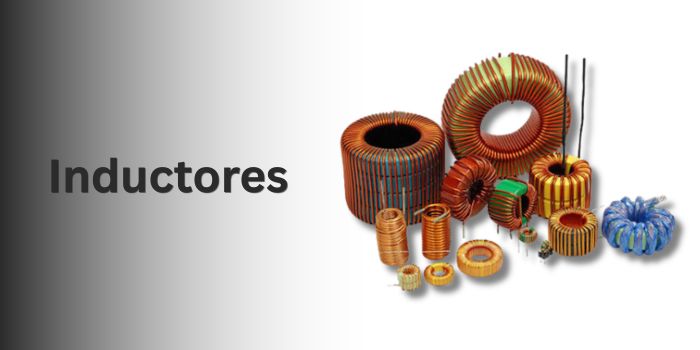

Los inductores almacenan energía en campos magnéticos. Son esenciales en fuentes de alimentación y circuitos de radiofrecuencia.
Los tipos principales son:
Los inductores pequeños casi nunca están marcados. Los más grandes usan códigos numéricos; por ejemplo, “330” equivale a 33 µH. Estos tres pasivos comparten formatos como 0402, 0603 u 0805, lo que facilita su montaje automatizado.
Los componentes activos actúan como el cerebro del circuito. A diferencia de los pasivos, necesitan alimentación externa para funcionar. Controlan, amplifican o conmutan señales eléctricas. Los principales tipos son diodos, transistores, circuitos integrados y microcontroladores.

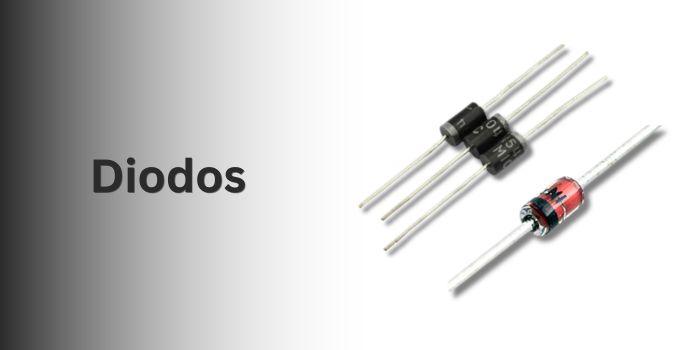

Los diodos permiten que la corriente fluya en un solo sentido. Bloquean el flujo inverso para proteger el circuito.
Los tipos más comunes son:
Los encapsulados más populares son el SOT-23, ideal para señales pequeñas, y el DPAK, usado en aplicaciones de alta potencia.

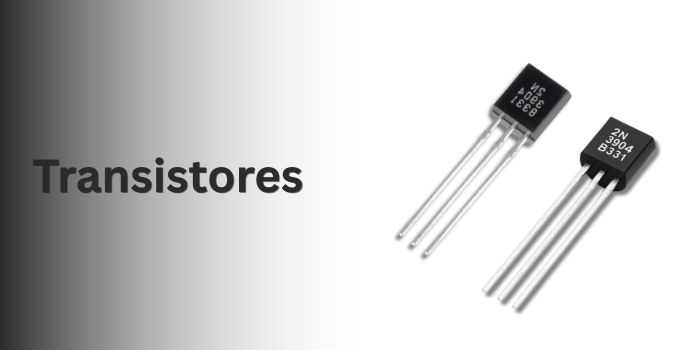

Los transistores funcionan como interruptores o amplificadores electrónicos. Son los bloques de construcción básicos de cualquier circuito activo.
Existen dos familias principales:
Los MOSFET se utilizan ampliamente en gestión de potencia, fuentes de alimentación y circuitos de conmutación de alta velocidad gracias a su elevada eficiencia y bajas pérdidas de potencia.

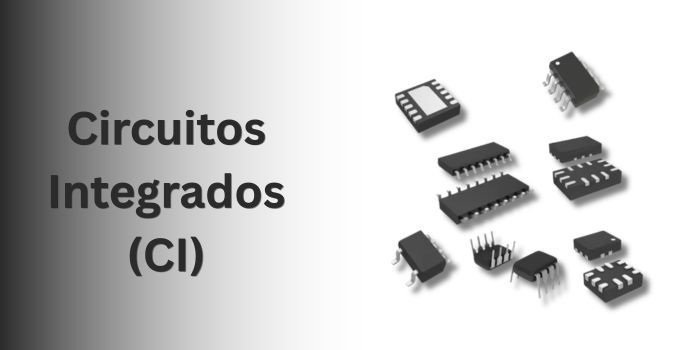

Los circuitos integrados combinan miles o millones de componentes en un solo chip. Reemplazan diseños que antes requerían múltiples piezas separadas.
Se clasifican según su función:
Los encapsulados más comunes son SOIC, QFP y BGA. Este último se usa para alta densidad de pines.

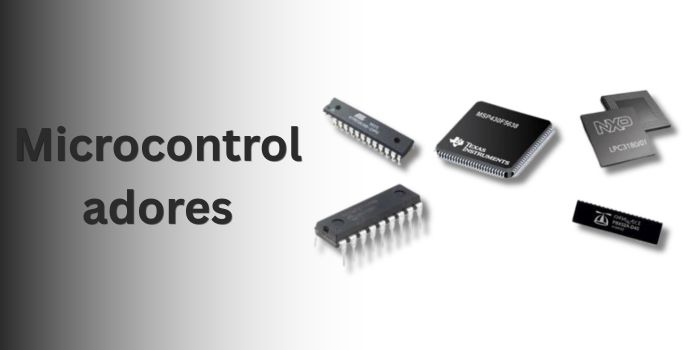

Los microcontroladores combinan un procesador, memoria y periféricos en un solo paquete. Esta integración reduce el tamaño de los dispositivos electrónicos modernos.
Su función principal es optimizar el rendimiento general del sistema en un espacio mínimo. Se encuentran en electrodomésticos, automóviles y equipos industriales.
Los componentes electromecánicos ofrecen conexiones mecánicas y eléctricas críticas. Son menos comunes en formato SMD que los pasivos o activos. Aun así, cumplen un papel vital en la interfaz y el control del sistema. Los principales son conectores, interruptores y relés.

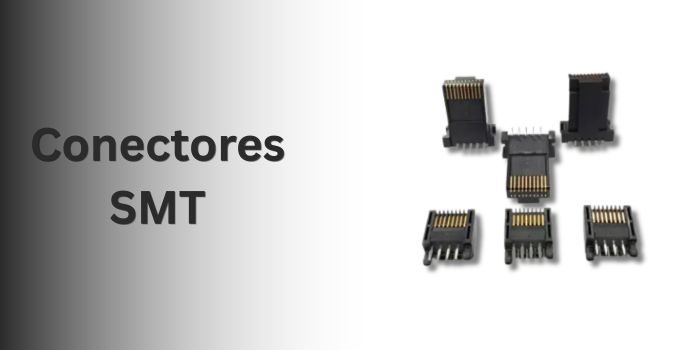

Los conectores SMT establecen conexiones eléctricas entre placas o dispositivos externos. Existen tres tipos principales: placa a placa, cable a placa y de cinta flexible.
Son fundamentales para la transferencia de señales. Una baja calidad en estos puede provocar averías en todo el sistema.
Un desafío importante es su resistencia mecánica. Pueden fallar si están sujetos a estrés frecuente, como conexiones y desconexiones constantes. Por eso, a veces requieren una unión de soldadura más robusta que la estándar.

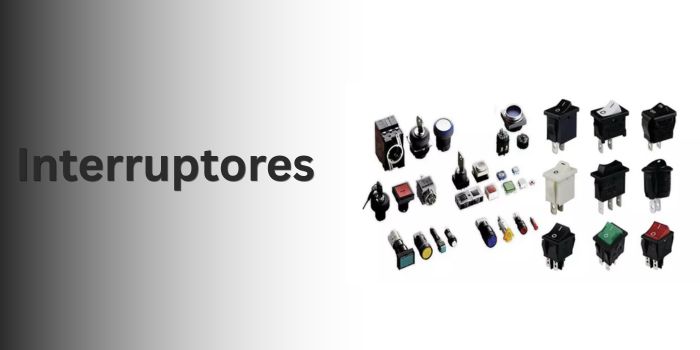

Los interruptores SMT permiten la interacción física con el circuito. Abren o cierran caminos eléctricos de forma mecánica sobre la placa.

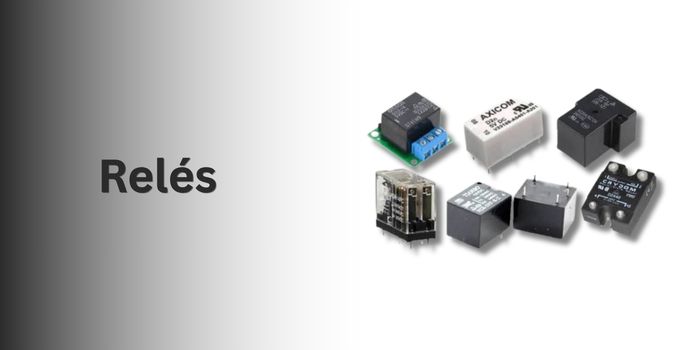

Los relés SMT conmutan cargas de mayor potencia o aíslan circuitos completos. Son componentes electromecánicos más pesados que las resistencias o los condensadores.
Por su tamaño y peso, muchos relés SMT se suministran en formato de tubo, aunque también existen versiones en carrete de cinta para montaje de alta velocidad.
Los encapsulados SMT están estandarizados por organismos como JEDEC (Joint Electronic Device Engineering Council). Esto garantiza su compatibilidad con las máquinas de montaje automatizado. Se clasifican según su forma, número de terminales y método de conexión a la placa.
Estos encapsulados rectangulares se usan sobre todo en resistencias y condensadores. Su nombre indica sus dimensiones en el sistema imperial.
El SOIC (Small-Outline Integrated Circuit) fue diseñado como una alternativa de montaje superficial más compacta en comparación con los tradicionales encapsulados Dual In-Line Package (DIP). Sus terminales tienen forma de ala de gaviota, extendiéndose hacia afuera de la pieza. Se utiliza habitualmente en amplificadores y microcontroladores de complejidad moderada.
El QFP (Quad Flat Package) es un encapsulado plano y cuadrado. Tiene pines en los cuatro costados. Se utiliza en circuitos integrados complejos con un alto número de pines. Ofrece buena estabilidad y alineación durante el montaje.
El QFN (Quad Flat No-Lead) es una versión más pequeña y moderna del QFP. No tiene pines visibles. En su lugar, posee almohadillas metálicas en los bordes inferiores. Esto permite diseños de alto rendimiento en espacios muy reducidos, comunes en ICs de comunicación y RF.
El BGA (Ball Grid Array) usa una matriz de esferas de soldadura en la cara inferior, en lugar de pines. Ofrece un rendimiento térmico excelente y una altísima densidad de conexiones. Es ideal para microprocesadores y GPUs. Como las conexiones quedan ocultas, requiere inspección por rayos X.
El CSP (Chip-Scale Package) es un encapsulado avanzado. Su tamaño es casi igual al del chip de silicio que contiene. Ahí se busca la máxima funcionalidad en el menor espacio.
Abastecerte de componentes SMT de forma correcta protege la calidad de tu ensamblaje. También reduce riesgos y optimiza tu inversión. Conoce las estrategias clave: distribuidores confiables, prevención de falsificaciones, gestión del ciclo de vida y optimización de costos.

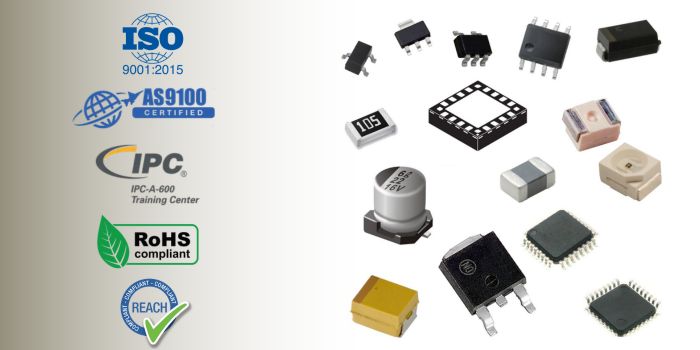

El abastecimiento efectivo comienza con proveedores que cumplan estrictos requisitos de calidad.
Algunas empresas de fabricación, ofrecen servicios integrales (turnkey), esto quiere decir que gestionan la relación con los proveedores por ti.
Es vital trabajar con fabricantes que tengan una política de control de falsificaciones. También es recomendable exigir requisitos claros de conducta a sus proveedores. Esto asegura que las piezas sean originales y cumplan las certificaciones necesarias. Algunas de las normativas más importantes son:
La entrada de componentes falsificados representa un riesgo crítico para la fiabilidad de tus dispositivos.
Una estrategia efectiva de trazabilidad es usar máquinas de codificación láser. Estas graban números de serie y códigos de barras en las PCB para dar seguimiento completo a los lotes.
Los fabricantes líderes aplican normas como la AS9100D, para el sector militar y aeroespacial, además de certificaciones ISO. Estas exigen protocolos rigurosos para evitar materiales no auténticos.
La planificación del diseño debe considerar la disponibilidad de los componentes a largo plazo. Así se evitan retrasos costosos en tu producción.
Es crucial vigilar los componentes que se acercan al final de su vida útil (EOL). Revisa esto antes de iniciar el ensamblaje.
Durante la creación de tu lista de materiales (BOM), verifica que los paquetes seleccionados sean compatibles con tus procesos actuales. Confirma que existan alternativas en caso de escasez futura.
Existen varias tácticas para reducir tu gasto sin sacrificar calidad.
SMT es la tecnología o el proceso de fabricación. SMD son los componentes físicos que se instalan con ese proceso. En esencia, SMT describe cómo se montan las piezas, mientras que SMD representa qué piezas se están montando.
Los tamaños más comunes son 0201, 0402, 0603, 0805 y 1206, usados en resistencias y condensadores. Para aplicaciones extremas existen formatos aún más pequeños, como el 01005.
Los SMT ofrecen mejor rendimiento en alta frecuencia y mayor consistencia en producción masiva, mientras que la tecnología THT es más robusta ante vibraciones intensas y estrés mecánico repetitivo. Cada tecnología se adapta mejor a tipos de aplicaciones distintas.
Los componentes SMT definen la electrónica moderna, desde smartphones hasta equipos médicos. Conocer sus tipos, encapsulados y buenas prácticas de abastecimiento te ayuda a diseñar y fabricar con mayor calidad. Aplica esta guía en tu próximo proyecto de PCB.
