Skip to content PCBMay fabrica PCB de cobre pesado con espesores de hasta 100 oz, diseñados para soportar aplicaciones de alta potencia y ambientes exigentes. Estos circuitos proporcionan excelente conductividad, gran capacidad de manejo de corriente y resistencia superior al calor. Gracias a nuestra avanzada tecnología de producción y rigurosos controles de calidad, garantizamos placas confiables y duraderas que cumplen con los estándares más estrictos de la industria electrónica y energética.
PCBMay utiliza material FR4 Shengyi S1000-2 con un valor TG170, ideal para PCB de cobre pesado, garantizando excelente resistencia térmica, estabilidad y rendimiento confiable en aplicaciones de alta potencia.
Con un grosor de cobre de 10oz (350µm), extremadamente espeso, PCBMay demuestra sólidas capacidades en PCBs de cobre pesado, ofreciendo soluciones confiables para aplicaciones exigentes de alta corriente y potencia.
El grosor de la placa es de 6.0 mm, frente al típico de 1.6 mm, lo que aumenta la dificultad de producción, especialmente en la impresión de la máscara de soldadura.
Esta aplicación se destina a la nueva energía automotriz, donde se requieren altos niveles de corriente y voltaje, lo que convierte a los PCB de cobre pesado en una solución confiable y segura.
El proceso de producción de PCB de cobre pesado requiere técnicas especializadas debido a su grosor y durabilidad. Comenzando con materiales base de alta calidad, el grabado avanzado y múltiples procesos de galvanizado aseguran capas de cobre fuertes y uniformes. Debido al grosor extremo del cobre, la impresión de la máscara de soldadura debe realizarse de 2 a 3 veces para lograr una cobertura completa y confiable. La perforación precisa, la laminación y los acabados se controlan cuidadosamente. Finalmente, estrictas inspecciones y pruebas garantizan que la placa cumpla con las altas exigencias de la electrónica de potencia y las aplicaciones automotrices.

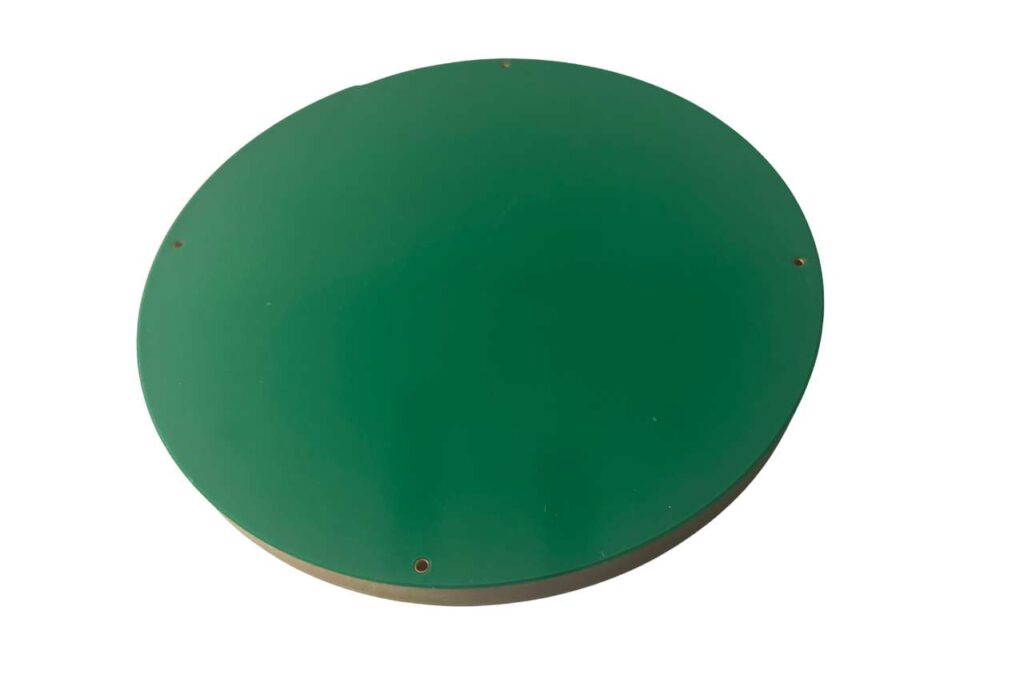

PCBMay fabrica placas PCB de cobre pesado de 20 oz con 10 mm de espesor y 2 capas, ideales para fuentes de alimentación de alta corriente. Su grosor garantiza excelente disipación de calor y durabilidad. Aunque el proceso es complejo por el espesor, PCBMay logra una fabricación precisa mediante múltiples impresiones de máscara de soldadura para asegurar una perfecta aislación. Estas placas se utilizan ampliamente en sistemas de energía, automoción y aplicaciones industriales exigentes donde la fiabilidad es clave.

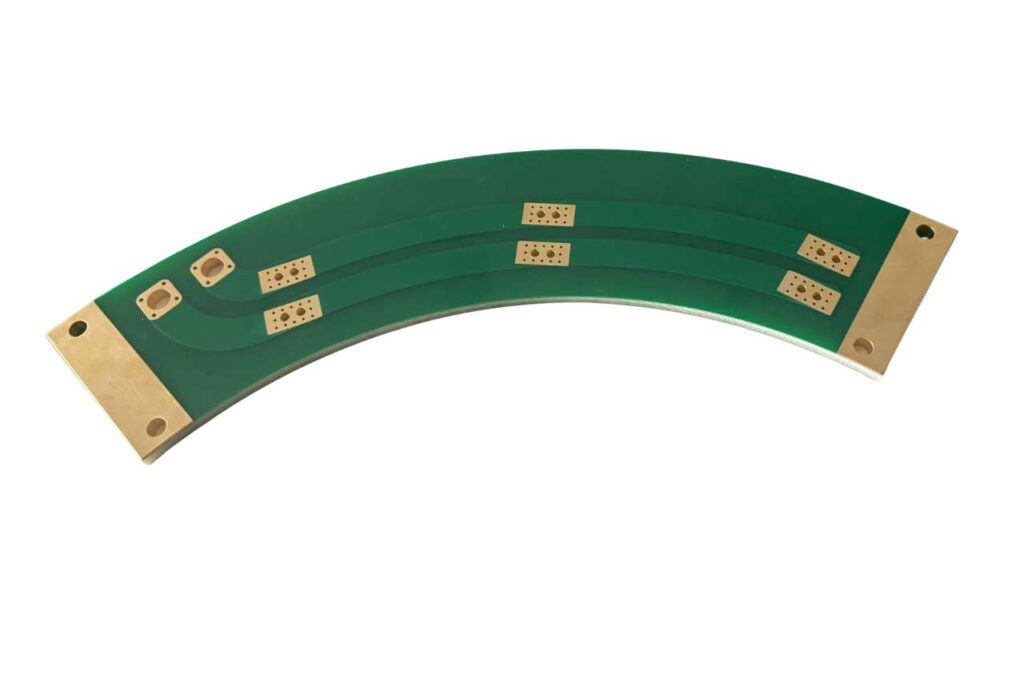

PCBMay produce placas PCB de cobre pesado de 10 oz con 6 mm de espesor y 2 capas, especialmente diseñadas para aplicaciones de nueva energía. Estas placas manejan altas corrientes y voltajes, garantizando un rendimiento estable y una excelente disipación térmica. Debido a su grosor, el proceso de fabricación es más exigente, especialmente en la impresión múltiple de máscara de soldadura. PCBMay asegura precisión y calidad, brindando soluciones confiables para vehículos eléctricos y sistemas de energía renovable.

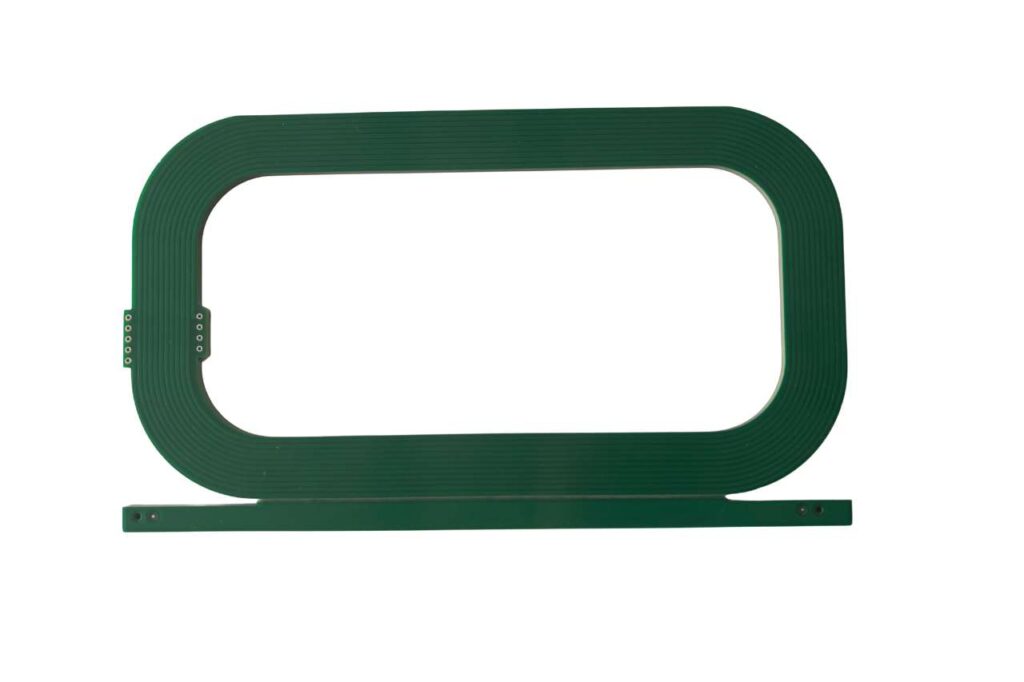

PCBMay fabrica placas PCB de cobre de 6 oz, con 2.4 mm de espesor y 8 capas, especialmente diseñadas para aplicaciones médicas que requieren alta confiabilidad y estabilidad eléctrica. Estas placas multicapa ofrecen excelente disipación térmica y rendimiento electromecánico, ideales para equipos médicos de precisión. PCBMay garantiza una fabricación rigurosa bajo estándares IPC Clase 3, asegurando calidad, durabilidad y un funcionamiento estable en dispositivos de diagnóstico, monitoreo y soporte vital.

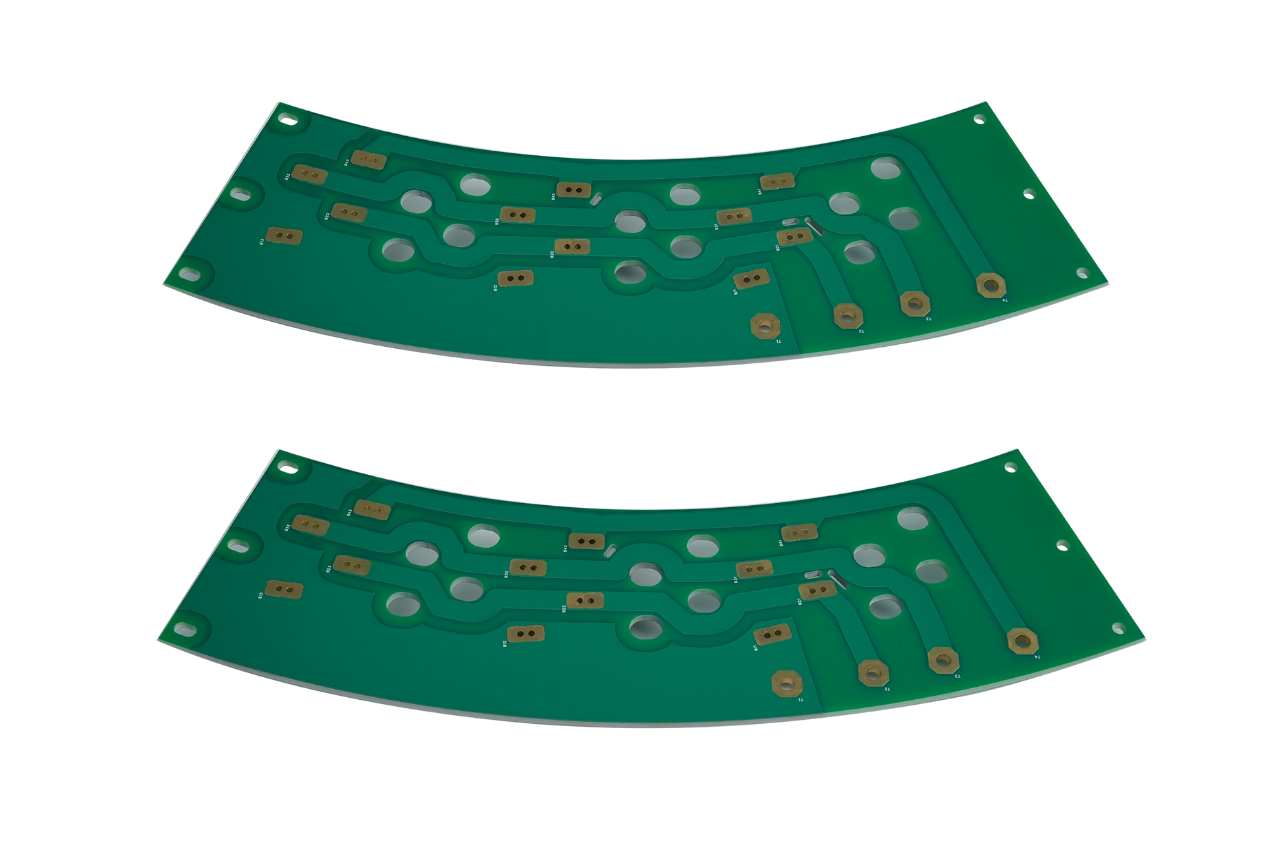

| Ítem | Especificación multicapa |
| Número de capas | 2 – 20 capas |
| Tamaño máximo de placa | 1100 × 500 mm (43″ × 19″) |
| Espesor de cobre | Mín.3 oz — Máx. 100 oz |
| Material base | KB, Shengyi (SF305/FR408/FR408HR/IS410/FR406), GETEK, 370HR, IT180A, Rogers (4350/400), laminados PTFE (Rogers/Taconic/Arlon/Nelco), laminados híbridos Rogers/Taconic/Arlon/Nelco + FR-4（incluye Ro4350B + FR-4） |
| Acabados superficiales (surface finish) | ENIG, HASL sin plomo, OSP, Immersion silver, Immersion tin, Immersion gold, ENIG + gold finger |
| Desalineación capa-a-capa (misregistration) | 4 capas: máx. 0.10 mm (4 mil); 6 capas: máx. 0.13 mm (5 mil); 8 capas: máx. 0.15 mm (6 mil). |
| Separación mínima desde borde del taladro al patrón de la capa interior | 0.15 mm (6 mil) |
| Separación mínima desde el contorno al patrón de la capa interior | 0.225 mm (9 mil) |
| Espesor mínimo de placa (según capas) | 4 capas: 0.20 mm (8 mil); 6 capas: 0.50 mm (20 mil); 8 capas: 0.75 mm (30 mil). |
| Tolerancia de espesor de placa | 4 capas: ±0.10 mm (4 mil); 6 capas: ±0.13 mm (5 mil); 8–12 capas: ±0.15 mm (6 mil). |
PCBMay es un fabricante de confianza con más de 18 años de experiencia en la producción de placas PCB de cobre grueso de hasta 100 oz. Utilizamos materiales FR4 de alta calidad, como Shengyi S1000-2 con TG170, que garantizan un excelente rendimiento térmico y durabilidad. Nuestro avanzado proceso de producción permite impresión múltiple de la máscara de soldadura y grabado preciso para circuitos de cobre grueso.
PCBMay atiende a industrias como automotriz, fuentes de alimentación y energía renovable, ofreciendo rendimiento estable, entrega rápida y un estricto control de calidad en cada placa.
PCBMay es su proveedor calificado de PCB de cobre pesado, ofreciendo placas duraderas y de alto rendimiento con hasta 100 oz de cobre, fabricación precisa y soluciones confiables para aplicaciones de energía, automotriz e industriales.
Un PCB de cobre pesado es una placa de circuito impreso con un espesor de cobre superior a 3 oz/ft², diseñada para manejar alta corriente y mejorar la disipación del calor.
Los espesores comunes varían entre 4 oz y 20 oz, pero PCBMay puede fabricar hasta 100 oz según el diseño y la aplicación.
Se utilizan ampliamente en las industrias automotriz, de energía renovable, fuentes de alimentación, militar y control industrial.
Los materiales FR4 de alta Tg, como Shengyi S1000-2 (TG170), o los laminados Rogers se usan por su excelente resistencia térmica.
Ofrecen gran capacidad de conducción de corriente, mejor gestión térmica, excelente resistencia mecánica y una vida útil más larga.
Debido al grosor del cobre, la máscara de soldadura se imprime dos o tres veces para asegurar una cobertura completa y una superficie uniforme.
Los principales desafíos incluyen el grabado preciso del cobre grueso, el mantenimiento de la alineación entre capas y la aplicación uniforme de la máscara de soldadura.
Se realizan inspecciones AOI, pruebas eléctricas y pruebas de esfuerzo térmico para garantizar la fiabilidad.
Sí, PCBMay puede producir placas multicapa de cobre pesado, generalmente de 2 a 8 capas o más, según el diseño.
El costo aumenta con el espesor del cobre y el tamaño de la placa, debido al mayor consumo de material y tiempo de procesamiento.
PCBMay ofrece equipos avanzados, ingenieros experimentados, control de calidad estricto y amplia experiencia en la fabricación de cobre grueso hasta 100 oz.
