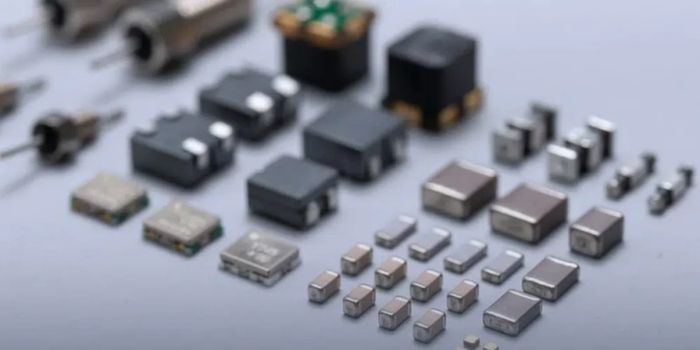

¿Qué significa SMD en electrónica?

Este término proviene del acrónimo en  inglés de “Surface Mount Device”, que  en español significa: Dispositivo de Montaje Superficial.

A diferencia de los componentes electrónicos tradicionales, el término SMD hace referencia a cualquier componente electrónico diseñado para montarse directamente sobre las pistas de cobre de una placa de circuito impreso (PCB).

Dado que no es necesario perforar la placa ni utilizar pines o «cables» largos, se puede aprovechar al máximo el espacio a ambos lados de la PCB. Esto no solo reduce el tamaño final del dispositivo, sino que también mejora la integridad de la señal al acortar las rutas de los circuitos de componentes como resistencias, condensadores y circuitos integrados.

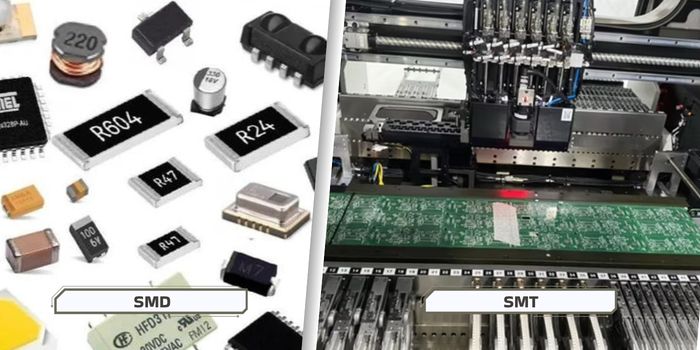

Diferencia clave: SMD vs SMT

Es frecuente confundir los términos SMD y SMT, pero su diferencia técnica es esencial para entender el montaje de PCB:

• SMD (Surface Mount Device): Es la unidad física tangible. Es el componente que seleccionas en tu lista de materiales (BOM).
• SMT (Surface Mount Technology): Se le conoce como el ensamblaje que permite soldar los componentes SMD sobre la PCB.

En lo que respecta al montaje propiamente dicho, es recomendable integrar los componentes SMD en el diseño desde la fase de diseño. Esto permite que su proveedor de servicios de fabricación electrónica (EMS) utilice la tecnología SMT para montar los componentes SMD en la placa de circuito impreso. La colocación de los componentes SMD puede automatizarse mediante máquinas de colocación, lo que garantiza una eficiencia y precisión automatizadas que el montaje manual no puede igualar.

Comparación: SMD vs tecnología Through-Hole (THT)

Antes del dominio del SMD, la referencia era la tecnología Through-Hole (THT) o de orificio pasante. Aunque a simple vista podría parecer una técnica superada, lo cierto es que sigue teniendo un papel relevante en la actualidad. Se utiliza ampliamente en aplicaciones de alta potencia, conectores y equipos industriales. Aquí tiene las principales diferencias entre ellos:

Aunque la tecnología de orificios pasantes sigue siendo indispensable para prototipos y componentes que requieren una alta resistencia mecánica, como fuentes de alimentación y conectores, los avances en las tecnologías de fabricación modernas y la creciente demanda de dispositivos electrónicos ligeros hacen que la tecnología de montaje en superficie ofrezca una integridad de señal superior a altas frecuencias durante el proceso de fabricación, lo que aporta ventajas significativas.

Características principales de los componentes SMD

Para lograr entender o identificar rápidamente las características presentadas por los SMD, debes saber que hay elementos que los vuelven únicos. A continuación, varios de ellos:

• Ausencia de terminales largas: Los componentes SMD se definen principalmente por no tener los cables conductores (o “patitas”) largos que caracterizan a la tecnología antigua.
• Contactos optimizados: Sus puntos de conexión suelen ser pequeñas tapas metálicas situadas en los extremos o, en casos más avanzados, una matriz de esferas de soldadura en la parte inferior.
• Identificación por códigos: Se rigen por nomenclaturas específicas como 0603, 0805 o 1206. Por ejemplo, el código 0805 indica que el componente mide aproximadamente 0.08 x 0.05 pulgadas.
• Baja inductancia parásita: Al no tener terminales largos, reducen interferencias en aplicaciones de alta frecuencia.
• Precisión para robótica: Esta estandarización y precisión milimétrica es lo que permite que las máquinas robóticas de alta velocidad (Pick and Place) operen con un margen de error prácticamente nulo durante el montaje.

Ventajas de la tecnología SMD en el montaje PCB

Al aplicarse el modelo y significado de SMD en las fábricas de todo el mundo, aparecieron eventualmente ventajas que no se pueden ignorar como:

1. Miniaturización Extrema: Se pueden colocar cientos de componentes en el espacio que antes ocupaban diez.
2. Reducción de Peso: Crucial para la industria aeroespacial y de dispositivos vestibles (wearables).
3. Mejor Rendimiento Eléctrico: Al no tener cables largos, la resistencia y la inductancia parásita disminuyen, lo que mejora la integridad de la señal en altas frecuencias.
4. Ahorro de Costos: No hay necesidad de perforar miles de agujeros en la PCB, lo que reduce el tiempo de producción y el desperdicio de material.
5. Tecnología de similar calidad en todo sentido. Debido a la gran cantidad de empresas y compañías existentes, pareciera que la brecha de “calidad” se reduce cada vez más, ofreciendo mayor competitividad en el mercado, y reduciendo así, costos altos de equipos.
6. Producción en Masa: Las máquinas Pick and Place pueden colocar hasta 50,000 componentes por hora, algo humanamente imposible con tecnología THT.

Desventajas y limitaciones del SMD

¿Presentan desventajas estos componentes? Como todo elemento, aquí sus mayores debilidades:

• La sensibilidad térmica es muy alta.
• Fragilidad mecánica. Una fuerza puede acabar con la pieza.
• Reparación más compleja: Requiere herramientas especializadas en comparación con la tecnología THT.

Tipos comunes de componentes SMD

La variedad es inmensa, pero podemos dividirlos en categorías principales según su función y forma.

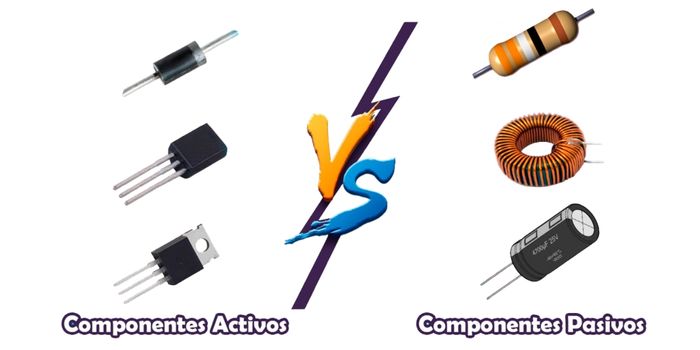

Componentes pasivos SMD

Se trata de los que no generan señales de ningún tipo, solo pueden almacenarlas o regularlas.

Componentes activos SMD
Son los que sí pueden controlar, amplificar o generar señales eléctricas dentro del circuito.

Tipos de encapsulados SMD más usados

Dependiendo de la complejidad del chip, veremos diferentes “cuerpos” o encapsulados. Aquí los más utilizados:

• SOT (Small Outline Transistor): Muy común para transistores pequeños.
• SOIC / SOP: Chips con pines en dos de sus lados (como alas de gaviota).
• QFP (Quad Flat Package): Chips cuadrados con pines en los cuatro lados.
• BGA (Ball Grid Array): El más avanzado. Los contactos son esferas de soldadura debajo del chip, invisibles a simple vista una vez soldado.

Proceso de fabricación y montaje SMD en PCB (SMT)

El proceso SMT para crear y montar estos elementos es realmente atractivo, y estandarizado:

1. Aplicación de pasta: Se usa una plantilla (stencil) para colocar pasta de soldadura solo en las almohadillas donde irá el componente.
2. Colocación (Pick & Place): Un equipo Pick & Place utiliza boquillas aspirantes para extraer los componentes de los carretes y posicionarnos con alta precisión sobre la pasta de soldadura.
3. Soldadura por Reflujo: La placa entra en un horno que calienta la pasta hasta derretir, creando una unión sólida y permanente.
4. Inspección Óptica (AOI): Cámaras de alta resolución verifican que no haya piezas desalineadas o puentes de soldadura indeseados.

Aplicaciones del SMD en la electrónica moderna

Actualmente, los componentes SMD son fundamentales en la electrónica moderna y están presentes en numerosos dispositivos cotidianos:

• Dispositivos Móviles: Sin SMD, un iPhone tendría el tamaño de una caja de zapatos.
• Iluminación LED: Casi todas las bombillas LED de casa usan diodos SMD por su eficiencia.
• Automoción: Los sistemas de asistencia al conductor (ADAS) y las pantallas táctiles de los autos modernos dependen de esta tecnología.
• Computación de Alto Rendimiento: Las tarjetas gráficas (GPU) utilizan memorias y procesadores con encapsulados BGA de alta densidad.

Razones por las que el SMD es el estándar industrial actual

La razón principal es la eficiencia económica y espacial. En un mercado que demanda dispositivos cada vez más potentes, pero más delgados, el SMD es la única solución técnica viable. Además, la estabilidad que ofrece para señales de alta velocidad (como el 5G).

Consejos prácticos para identificar componentes SMD

Cuando trabajes con placas PCB, identificar componentes SMD de forma rápida es clave para revisiones, reparaciones y validaciones de ensamblaje. Aquí los criterios técnicos más usados en la industria:

• Resistencias: Suelen ser negras con un número (ej. 103 = 10k ohms).
• Condensadores: Generalmente son de color café o beige y no suelen tener marcas impresas (requieren un multímetro para medirlos).
• Diodos: Tienen una pequeña línea en uno de los extremos que indica el cátodo.
• Circuitos Integrados: Tienen una marca o punto que indica el pin número 1.

Preguntas frecuentes (FAQ)

¿Se pueden soldar a mano los componentes SMD?

Sí, la soldadura manual es común en prototipos y retrabajos en fábrica. Para componentes pequeños como resistencias o condensadores, basta con un cautín fino, flux y pinzas de precisión.

En cambio, los BGA requieren una estación de retrabajo profesional, ya que no se pueden soldar a mano de forma convencional.

¿Son fiables los componentes SMD?

Sí, son fiables para aplicaciones estables. Sin embargo, los componentes THT resisten mejor vibraciones y esfuerzos mecánicos extremos.

Conclusión

PCBMay es un proveedor especializado en ensamblaje de PCB para clientes locales en México. Ofrecemos servicios de compra de componentes, incluyendo SMD, con rastreabilidad completa, así como servicios integrados de ensamblaje SMT y THT. Si tiene necesidades de ensamblaje de PCB, envíenos sus datos y documentos relacionados: estaremos encantados de brindarle un cheque DFA gratuito y una cotización sin compromiso, adaptados a sus requerimientos específicos.
