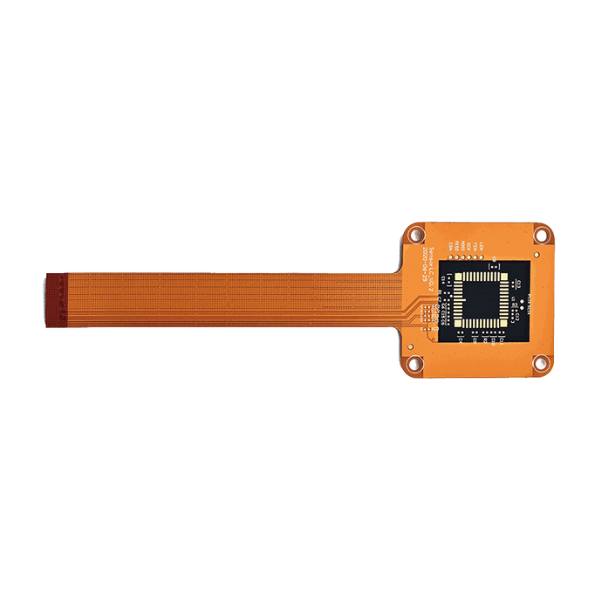

Ofrecemos PCBs flexibles de alta calidad diseñados para soportar las aplicaciones electrónicas más avanzadas. Nuestra experiencia garantiza soluciones duraderas, ligeras y precisas, adaptadas a sus necesidades. Desde prototipos hasta producción a gran escala, entregamos placas confiables con estricto control de calidad y precios competitivos. Ya sea para electrónica de consumo, automotriz o dispositivos médicos, nuestras soluciones en PCB flexible ayudan a dar vida a sus diseños innovadores con eficiencia y rendimiento.

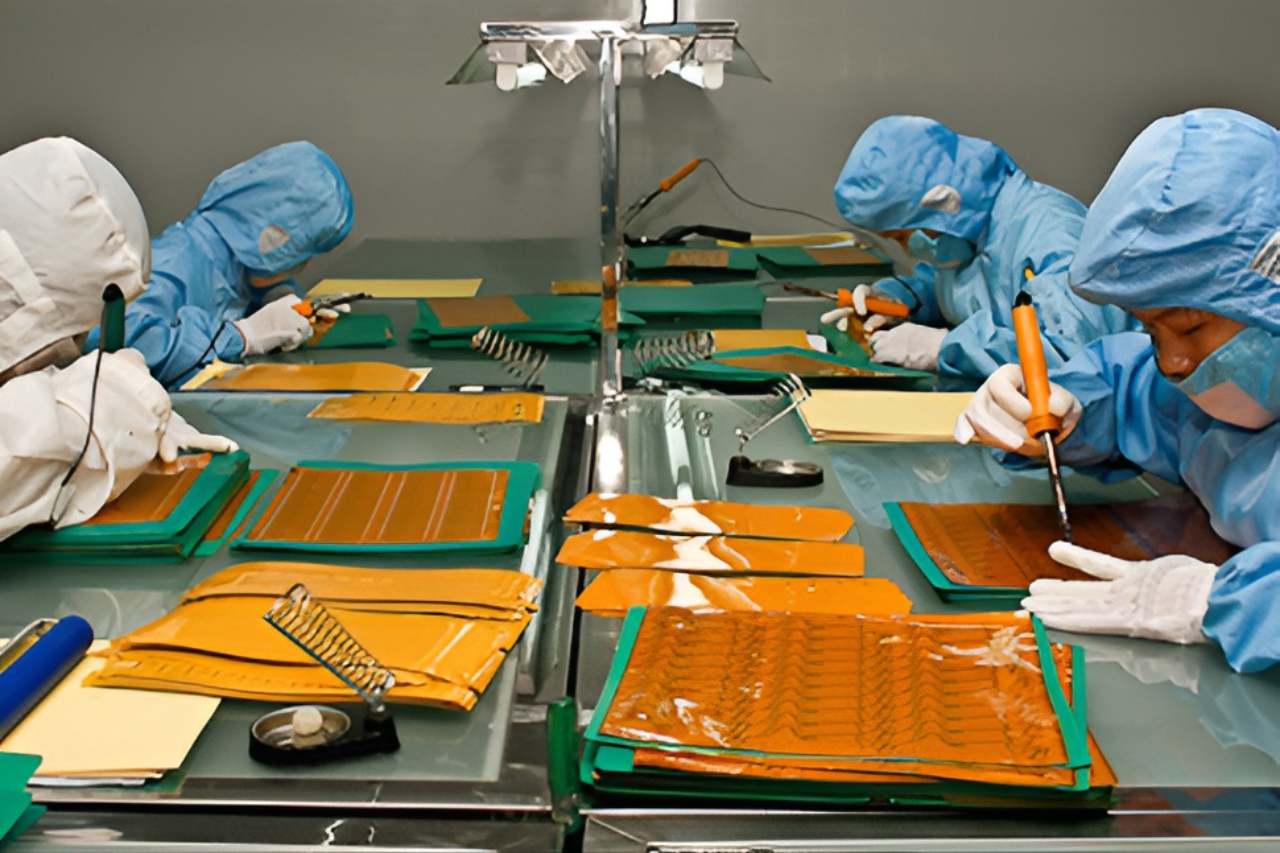

Los PCBs flexibles permiten doblarse, torcerse y adaptarse a espacios reducidos, lo que brinda mayor libertad de diseño en dispositivos compactos como teléfonos inteligentes, cámaras o equipos médicos.
Al eliminar conectores y cableados rígidos, los PCBs flexibles reducen el peso total del dispositivo, lo que los convierte en una opción ideal para productos portátiles y equipos aeroespaciales.
Los PCBs flexibles minimizan las conexiones soldadas y mecánicas, disminuyendo así los puntos de falla y aumentando la durabilidad en condiciones exigentes.
Gracias a su diseño adaptable, los PCBs flexibles son fáciles de instalar en formas complejas, lo que reduce los costos de ensamblaje y mejora la eficiencia de producción.
Ofrecen una menor interferencia eléctrica y una transmisión de señal más estable, características críticas para aplicaciones de alta velocidad y dispositivos de precisión.
Un PCB flexible está diseñado con una estructura en capas que equilibra la flexibilidad mecánica y la fiabilidad eléctrica. Normalmente incluye un sustrato flexible, generalmente de película de poliimida o poliéster, que proporciona la base doblable de la placa. Las capas conductoras de cobre se laminan sobre el sustrato para formar los circuitos, mientras que las capas aislantes separan estos caminos conductores para evitar cortocircuitos. Las cubiertas protectoras o máscaras de soldadura protegen las pistas de cobre de daños ambientales, corrosión y desgaste. Los PCBs flexibles pueden ser de una sola capa, doble o múltiples capas según la complejidad del diseño. Esta construcción en capas permite que la placa se doble, gire o pliegue sin comprometer la integridad de la señal ni la conectividad, siendo ideal para dispositivos electrónicos compactos, tecnología portátil, instrumentos médicos, sistemas automotrices y aplicaciones aeroespaciales donde el espacio, el peso y la durabilidad son críticos. La estructura garantiza tanto el rendimiento como la fiabilidad a largo plazo.

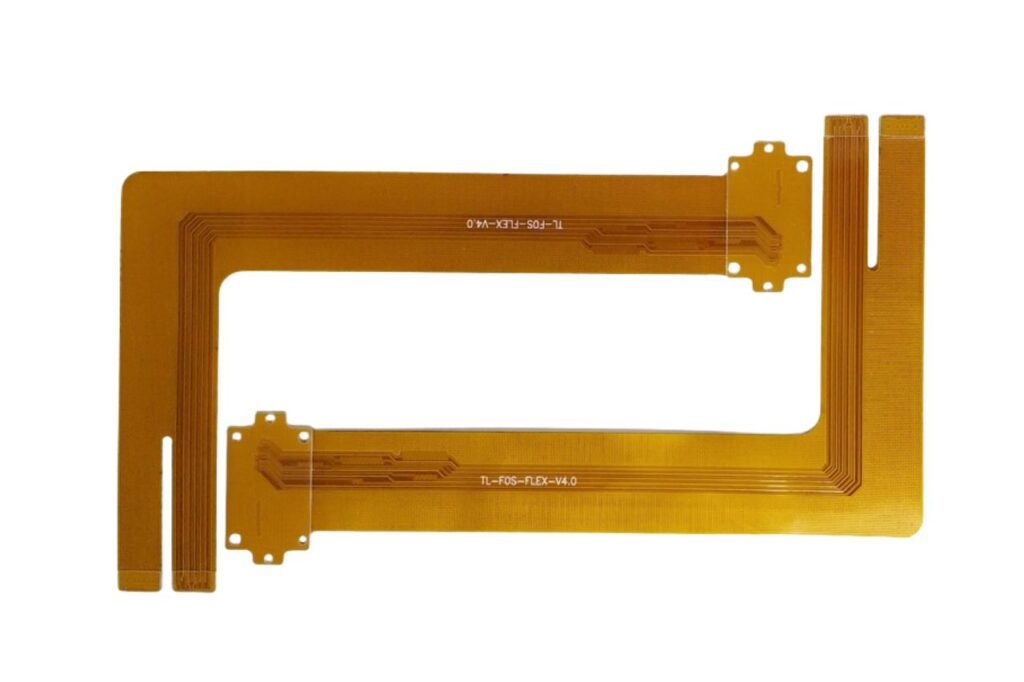

Un PCB flexible de una cara tiene una capa conductora de cobre en un solo lado del sustrato flexible. Es simple, ligero y rentable, ideal para aplicaciones que requieren circuitos básicos con complejidad limitada. Se utiliza comúnmente en electrónica de consumo, iluminación LED y dispositivos de baja potencia. El diseño de una sola capa permite doblar y plegar fácilmente, manteniendo un rendimiento eléctrico confiable, especialmente en aplicaciones compactas o con espacio reducido donde la flexibilidad y durabilidad son importantes.

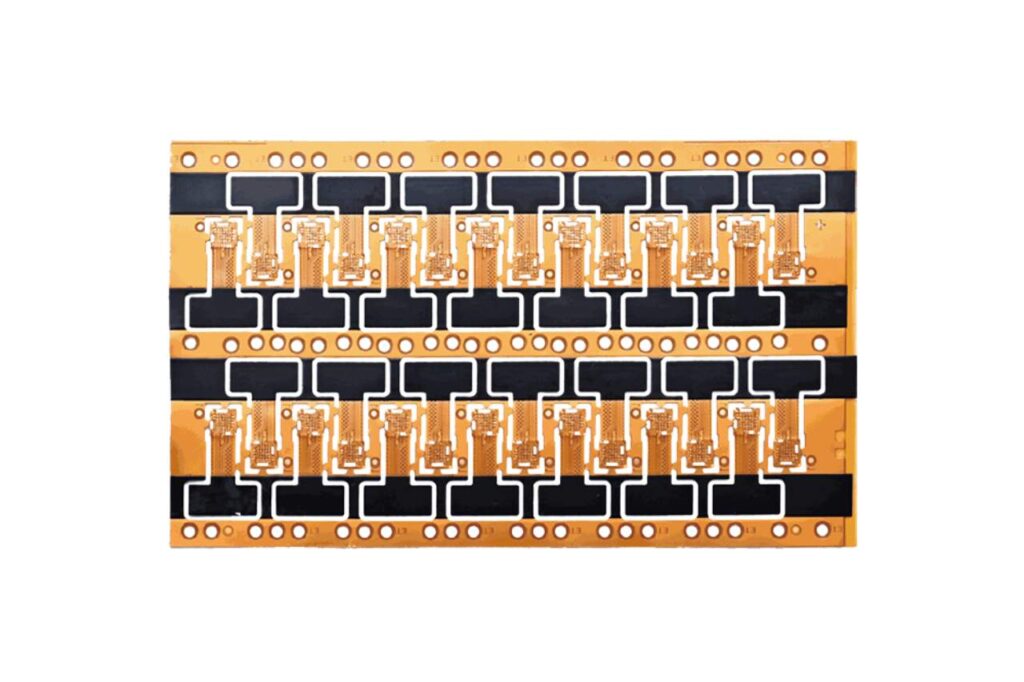

Un PCB flexible de doble cara cuenta con capas de cobre en ambos lados del sustrato flexible, separadas por una capa aislante. Este diseño admite circuitos más complejos y mayor densidad de componentes que los de una sola cara. Es adecuado para dispositivos médicos, electrónica automotriz y tecnología portátil. La estructura de doble cara permite un mejor enrutamiento eléctrico y conectividad, manteniendo la flexibilidad. Puede doblarse o plegarse de manera controlada sin comprometer la integridad del circuito, ofreciendo un equilibrio entre complejidad, confiabilidad y eficiencia de espacio.

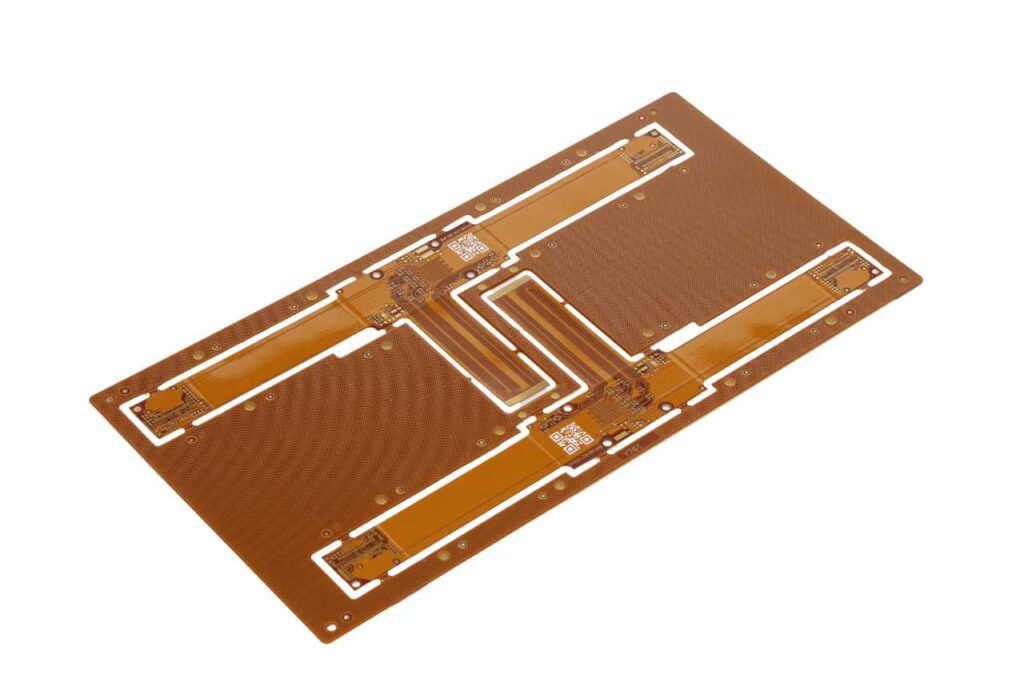

Los PCBs flexibles multicapa consisten en tres o más capas conductoras separadas por capas aislantes, laminadas sobre un sustrato flexible. Este tipo soporta circuitos altamente complejos, transmisión de señales de alta velocidad y colocación densa de componentes, siendo ideal para aplicaciones aeroespaciales, industriales y médicas avanzadas. A pesar de las múltiples capas, estos PCBs mantienen la flexibilidad, permitiendo doblarse y plegarse en espacios reducidos. Los PCBs flexibles multicapa combinan rendimiento, confiabilidad y diseño compacto, ofreciendo una solución de alta densidad para electrónica moderna que requiere flexibilidad y funcionalidad avanzada.
| Elemento | Capacidad |
| Capa | 1-12 |
| Espesor de la placa (sin refuerzo) | 4-40 mil |
| Tolerancia de una sola capa | ±1,0 mil |
| Tolerancia de doble capa (≤12 mil) | ± 1,2 mil |
| Tolerancia de varias capas (≤12 mil) | ± 1,2 mil |
| Tolerancia de varias capas (12 mil-32 mil) | ±5 % |
| Tolerancia del grosor de la placa (incluido el refuerzo PI) | ±8 % |
| Tamaño mínimo de la placa | 0,0788” *0,1576” (sin puente) 0,3152” * 0,3152” (con puente) |
| Tamaño máximo de la placa | 8,668” * 27,5” |
| Puente de recubrimiento mínimo | 6 mil |
| Radio de curvatura mínimo de una sola capa | 3-6 veces el grosor de la placa |
| Radio de curvatura mínimo de doble capa | 7-10 veces el grosor de la placa |
| Radio de curvatura mínimo de varias capas | 10-15 veces el grosor de la placa |
| Orificio mecánico mínimo | 4 mil |
| Traza/espacio de la capa interna | 2/2 mil |
| Traza/espacio de la capa exterior | 2/2 mil |
| Tratamiento superficial | HASL, ENIG, ENEPIG, níquel-oro electrolítico, oro blando, oro duro, plata por inmersión y OSP, estaño por inmersión |
| Precisión del láser (enrutamiento) | ±2 mil |
| Precisión de punzonado (enrutamiento) | ±2 mil – ±6 mil |

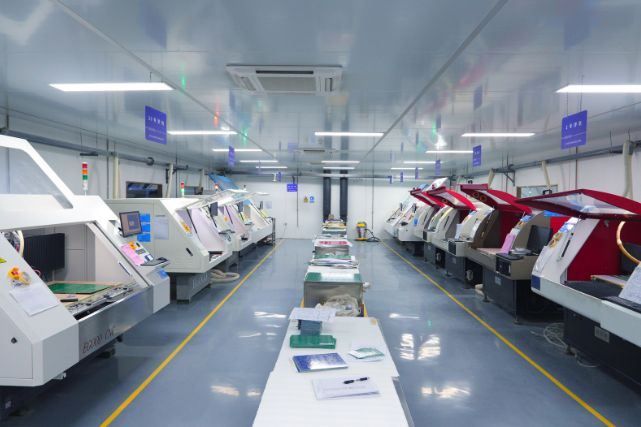

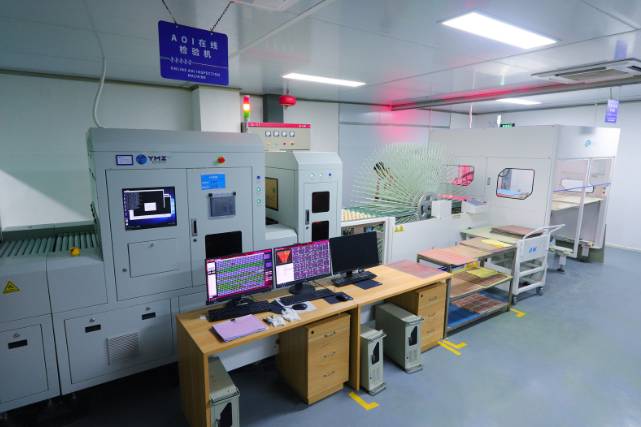

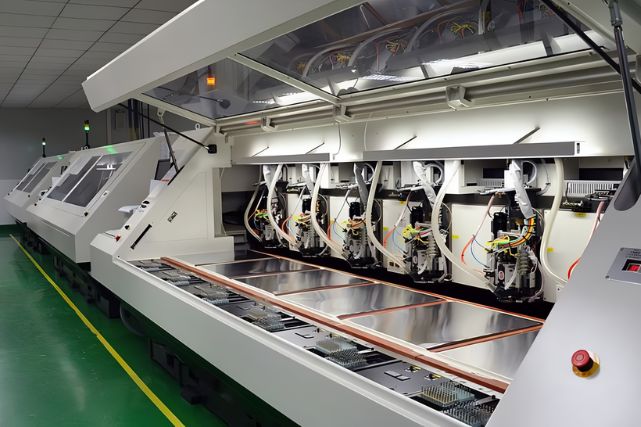

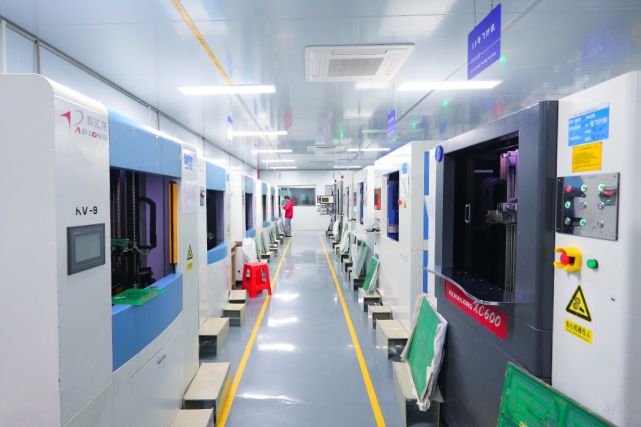

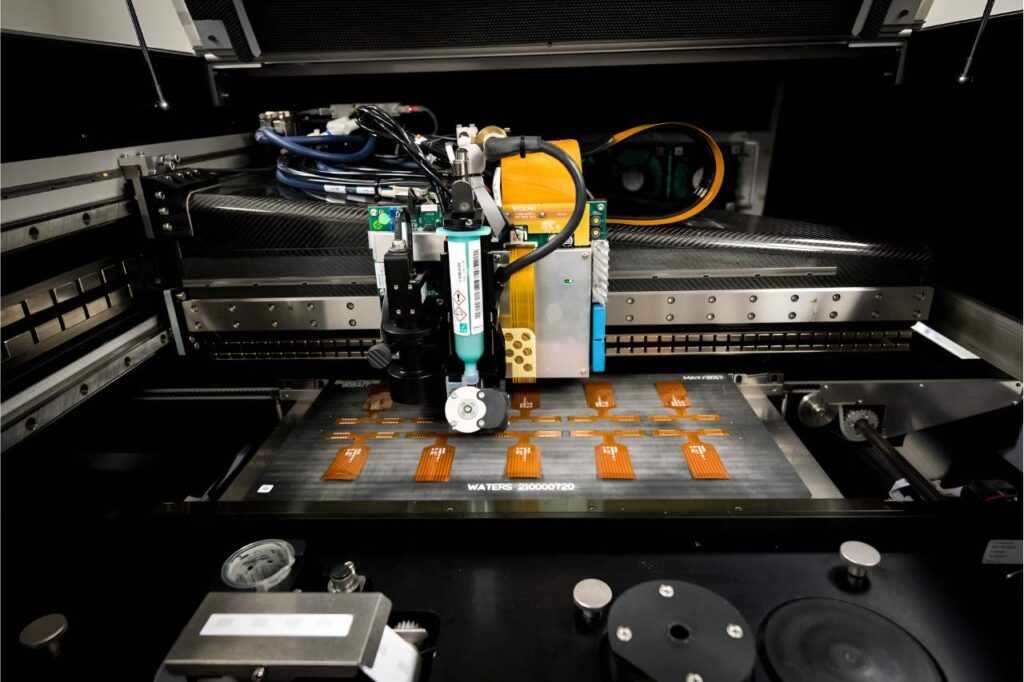

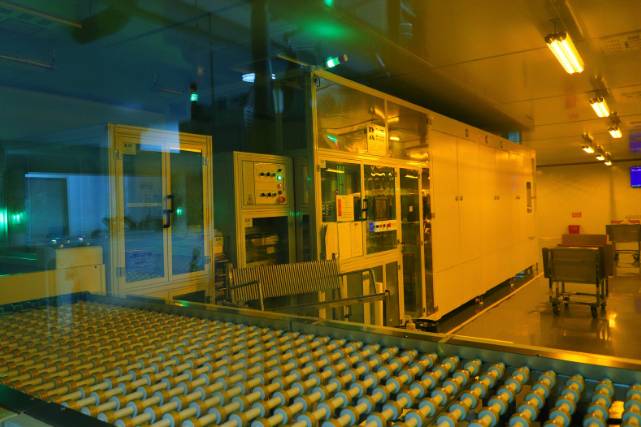

PCBMay es su socio de confianza para PCBs flexibles de alta calidad, con más de 18 años de experiencia en la industria. Nos especializamos en PCBs flexibles de una cara, doble cara y multicapa, ofreciendo soluciones confiables, duraderas y ligeras, adaptadas a diversas aplicaciones, incluyendo dispositivos médicos, electrónica de consumo, sistemas automotrices, aeroespacial e industrial. Nuestras instalaciones de fabricación de última generación, el estricto control de calidad y los avanzados procedimientos de prueba garantizan que cada placa cumpla con los más altos estándares. Desde prototipos hasta producción en masa, ofrecemos tiempos de entrega rápidos, precios competitivos y soporte técnico completo, ayudando a los clientes a materializar diseños innovadores con un excelente rendimiento y fiabilidad a largo plazo en entornos exigentes.
Elegir PCBMay significa asociarse con un equipo profesional y experimentado dedicado a la excelencia en PCBs flexibles.
PCBMay ofrece PCB flexibles de alta calidad con precisión y fiabilidad. Nuestra tecnología avanzada, rápida entrega y equipo experto garantizan diseños con rendimiento, durabilidad y rentabilidad en cada proyecto.
Un PCB flexible es una placa de circuito que puede doblarse, plegarse o torcerse sin romperse, fabricada con sustratos flexibles como poliimida o poliéster.
PCBs flexibles de una cara, doble cara y multicapa.
Comúnmente poliimida o poliéster para el sustrato, cobre para las capas conductoras y cubiertas protectoras.
Electrónica de consumo, dispositivos médicos, automotriz, aeroespacial, equipos industriales y tecnología portátil.
Sí, especialmente los fabricados con sustrato de poliimida, que resisten altas temperaturas durante la soldadura y el funcionamiento.
Ligeros, ahorran espacio, flexibles, duraderos y confiables para diseños de alta densidad.
Pueden ser más caros debido a los materiales especializados y procesos de fabricación, pero reducen la complejidad del ensamblaje.
No siempre; son ideales para aplicaciones compactas o dinámicas, pero pueden no ser adecuados para aplicaciones de alta corriente o carga pesada.
Usando métodos estándar de ensamblaje de PCB como SMT, colocación de SMD, soldadura por reflujo y recubrimientos protectores, considerando los requisitos de doblado y manipulación.
Los PCBs flexibles pueden ser de una sola capa, doble capa o multicapa, a veces superando las 10 capas para diseños complejos.
